蒙藥黑冰片( har gabur) 為豬科動(dòng)物野豬 Sus scrofa L． 的干燥糞便，經(jīng)密封煅成炭用，有消食、平 息“希日”、殺“粘”、破痞之功效，用于寒“希日”病， 消化不良，黃疸，“希日”痞，“希日”疫、“粘”疫，胃 “希日”癥，“粘”痧等病癥。活性炭具有較好的 吸附作用，黑冰片與活性炭外表很相似，但是黑冰片 在作為炭狀物的吸附性能方面卻很少有相關(guān)研究， 因此本文對黑冰片吸附性能開展了一系列研究，比 較了不同批次，不同粒徑黑冰片的吸附性能，并與活性炭、蒙脫石進(jìn)行比較，為探索其治療作用機(jī)理以及 新制劑、新功效的開發(fā)提供實(shí)驗(yàn)數(shù)據(jù)支持。

黑冰片( 亳州市中藥飲片廠，經(jīng)江西中 醫(yī)藥大學(xué)楊明教授鑒定為真品，批 號 140901， 150701，161220) ; 活性炭( 西隴化工，分析純，批號: 160318) ; 蒙脫石散( 先聲藥業(yè)，批號 07 － 130402) ; 亞甲基藍(lán)( 上海展云化工，批號 20150305) ; 磷酸二 氫鉀等其他試劑為分析純，純化水為實(shí)驗(yàn)室自制。

振動(dòng)式藥物超微粉碎機(jī)( 濟(jì)南倍力粉 體技術(shù)工程有限公司) ; 調(diào)速電動(dòng)振蕩器(金壇市金南儀器制造有限公司) ; 激光粒度儀(馬爾文) ; 掃描電子顯微鏡( FEI Quanta250，美國 FEI 公司) ; 紫外分光光度計(jì)( 島津 UV － 2500) ；DZF-6020真空干燥箱（上海精宏）。

將市售黑冰片置于 60℃ 真空干 燥箱中干燥數(shù)小時(shí)，適當(dāng)研磨，過 100 目篩; 將干燥 黑冰片粗粉碎，過 40 目篩，稱取適量于超微粉碎機(jī) 粉碎，得超微粉黑冰片; 將各樣品在( 105 ± 0． 5) ℃ 條件下干燥 4h 以上，以除去水分及吸附的氣體。

粒徑分析采用馬爾 文激光粒度儀測量，形態(tài)結(jié)構(gòu)采用掃描電子顯微鏡 進(jìn)行測定。

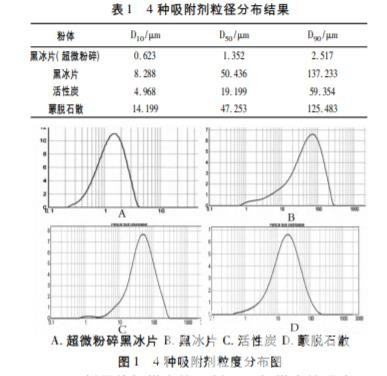

經(jīng)粒徑測定，超微粉碎黑冰片 的平均粒徑最小，過 100 目篩黑冰片的平均粒徑最 大，結(jié)果見表 1 和圖 1。

2． 2． 2 樣品的掃描電鏡分析

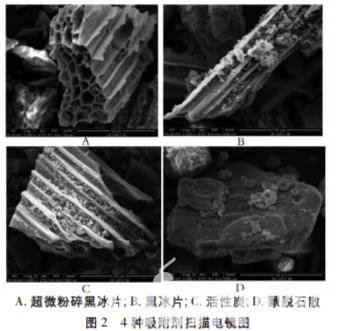

經(jīng)掃描電鏡觀察黑 冰片的結(jié)構(gòu)與活性炭相似，呈規(guī)則的網(wǎng)孔狀，蒙脫石 散呈不規(guī)則的塊狀結(jié)構(gòu)，見圖 2。

精密稱取適量亞甲基 藍(lán)，在( 105 ± 0． 5) ℃ 干燥 4h 后稱重，計(jì)算亞甲基藍(lán) 含水量。稱取與 1． 5g 亞甲基藍(lán)干燥品相當(dāng)?shù)奈锤?燥的亞甲基藍(lán) 1． 5508g，用 pH 值為 7 的磷酸鹽緩沖 溶液在( 60 ± 10) ℃ 下溶解，冷卻至室溫后過濾，濾 液置于 1000mL 容量瓶中，分次用磷酸鹽溶液沖洗 濾渣后用磷酸鹽緩沖溶液定容至刻度，搖勻，備用。

采用減重法精確 稱取 亞 甲 基 藍(lán) 0． 00206g，0． 00384g，0． 00501g，0. 00805g，0． 00997g，0． 01194g，分別用純凈水配置 成亞甲基藍(lán)溶液，均稀釋 10 倍后于 665nm 波長處 用紫外分光光度法測定吸光度。以濃度為橫坐標(biāo)， 吸光度為縱坐標(biāo)繪制標(biāo)準(zhǔn)曲線。標(biāo)準(zhǔn)曲線為: Y = 82. 791X － 0． 0536，Ｒ2 = 0． 9998，線性范圍為 0． 002 ～ 0. 012mg /mL。

2． 5 吸附值測定

在預(yù)實(shí)驗(yàn)的基礎(chǔ)上，分別稱取適 量不同吸附劑樣品，置于 100mL 具磨口塞的錐形燒 瓶中，用滴定管加入適量的亞甲基藍(lán)試液，立即置于 電動(dòng) 振 蕩 機(jī) 上 振 蕩 20min( ［25 ± 5］℃，150 次/ min) 。振蕩結(jié)束后立即過濾，各供試品分別稀釋一 定倍數(shù)，用分光光度計(jì)在波長 665nm 下測定吸光度 A，根據(jù)標(biāo)準(zhǔn)曲線計(jì)算出吸附后溶液的濃度 C。利 用亞甲基藍(lán)的標(biāo)準(zhǔn)曲線計(jì)算各樣品對亞甲基藍(lán)溶液 的飽和吸附值。

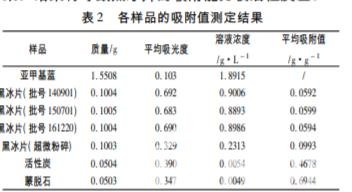

各樣品吸附值結(jié)果見表 2。 結(jié)果顯示，黑冰片對亞甲基藍(lán)有一定的吸附作用，不 同生產(chǎn)批次的同等質(zhì)量的黑冰片吸附能力差異不 大，說明生產(chǎn)廠家生產(chǎn)的黑冰片質(zhì)量穩(wěn)定。比較不 同粒徑黑冰片吸附能力可知，黑冰片顆粒粒徑越小， 吸附能力越強(qiáng)。比較相同質(zhì)量的各種吸附劑的吸附 能力，黑冰片的吸附能力最弱，蒙脫石吸附能力最 強(qiáng)。由此可以得出黑冰片作為炭類藥物具有一定吸 附能力，但是其吸附能力與活性炭、蒙脫石這類臨床 常見藥相比不是很強(qiáng)。

3 討論

黑冰片吸附性能相較于活性炭和蒙脫石并沒有 表現(xiàn)良好，是因?yàn)橐柏i為雜食性動(dòng)物，野豬糞在經(jīng)過 悶煅后，其中的有機(jī)成分炭化，無機(jī)鹽和微量元素則 存在于炭化后的孔洞內(nèi)外，降低了黑冰片的質(zhì)量-表面積比。其制作方法對黑冰片中無機(jī)鹽以及微量 元素的含量也有一定的影響。制作活性炭時(shí)需要在 一定溫度下通入混合氣體，使獲得的活性炭具有細(xì) 密的孔洞結(jié)構(gòu)，而具有強(qiáng)而穩(wěn)定的吸附能力。溫度 的控制對于炭藥非常重要，溫度過低則炭化量不足， 溫度過高又會使炭藥表面灰化，導(dǎo)致孔洞結(jié)構(gòu)大 量減少，吸附能力也隨之大大降低，達(dá)不到藥用標(biāo) 準(zhǔn)。而黑冰片傳統(tǒng)制作過程中僅憑借經(jīng)驗(yàn)，很難做 到如制作活性炭時(shí)溫度可控，且制作容器并未進(jìn)行 殺菌消毒處理，會引入較多的雜質(zhì)，使重金屬及砷鹽 含量增加，甚至導(dǎo)致黑冰片制作成品時(shí)受到污 染。結(jié)果將導(dǎo)致黑冰片的吸附能力較活性炭差。
