糠醛渣為由玉米秸稈、玉米芯、棉籽殼、甘蔗渣 或稻殼等生物質類物質生產(chǎn)糠醛的過程中產(chǎn)生的 固體廢棄物。以玉米芯為原料來生產(chǎn)糠醛為例，每 生產(chǎn) 1 t 糠醛就會產(chǎn)生 10~12t 的糠醛渣。據(jù)保守估 計，我國糠醛渣年排放量達 240~300 萬 t。目前， 糠醛渣絕大部分作為燃料燃燒，少量用以制取碳材 料或改良土壤等。

1 實驗部分

1.1 材料、儀器與原理

本文所用糠醛渣取自遼寧省鐵嶺金安農(nóng)業(yè)科 技有限公司，糠醛渣為該公司玉米芯制糠醛過程產(chǎn) 生的固體廢棄物。HK-100 水熱合成反應釜 （鞏義市予華儀器有 限責任公司）；精宏DHG-9146A 型電熱恒溫鼓風干燥箱 （上海精宏實驗設備有限公司）；SHB-ⅢS 循環(huán)水式 多用真空泵 （鄭州長城科工貿(mào)有限公司）；7A1204B 電子天平（上海佑科有限公司）。 實驗所用化學藥品均為分析純。H2SO（4 煙臺市 雙雙化工有限公司），I2（天津市福晨化學試劑廠）； KI 和 Na2S2O3（天津市博迪化工股份有限公司）；可 溶性淀粉（沈陽市試劑三廠）。 目前，普遍認為由糠醛渣制取乙酰丙酸的反應 過程為：在高溫和稀 H2SO4 催化下，糠醛渣中的纖 維素或半纖維素分解為單糖，單糖再脫水形成 5- 羥甲基糠醛，5-羥甲基糠醛進一步脫羧得到乙酰丙 酸和甲酸。

1.2 實驗方法

采用分樣篩對糠醛渣進行篩分，并在 110℃下 干燥至恒重；取 5g 干燥的糠醛渣置于帶聚四氟襯 里的 150mL 水熱合成反應釜中，加入一定量的稀 H2SO4 溶液攪拌均勻，擰緊反應釜，并將其置于一定 溫度下的電熱恒溫干燥箱中。反應一定時間后，取 出反應釜（注意高溫），用冷流水從外部進行冷卻； 用布氏漏斗進行抽濾分離得到固體殘渣和液體產(chǎn) 物。將液體產(chǎn)物用去離子水定容到 250mL 容量瓶 中，瓶中液體即實驗得到的樣品。

2 結果與討論

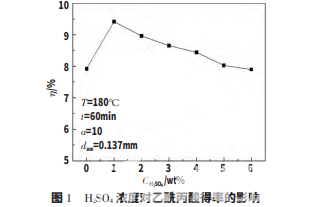

在溫度為 180℃、反應時間為 60min、液固比為 10∶1、原料平均粒徑為 0.137mm 的條件下，H2SO4 濃 度對乙酰丙酸得率的影響見圖 1。

從圖 1 可見，乙酰丙酸得率隨著 H2SO4 濃度增 大呈現(xiàn)先增大后減小的趨勢。當 H2SO4 濃度為 1% 時，乙酰丙酸得率最高，為 9.41%。當 H2SO4 濃度超 過 1%時，隨著酸濃度的增加，乙酰丙酸得率不斷減 小，并最終趨于平緩。圖 1 中可見，當在糠醛渣中僅 加入去離子水（H2SO4 濃度為 0）時，乙酰丙酸具有 一定的得率，為 7.92%，這是由于在糠醛生產(chǎn)過程 中，通常采用酸過量的辦法，致使糠醛渣本身含有 一定量的 H2SO4，從而起到了催化作用。另外，在糠 醛生產(chǎn)過程中，在酸解鍋的操作條件下，玉米芯也 會生成部分乙酰丙酸，但是由于汽提蒸汽的溫度較低（通常為180~190℃），乙酰丙酸沸點較高（常壓下 為 246℃，在糠醛酸解鍋壓力下會更高），未能將其 帶出水解鍋而留在了糠醛渣中。因此，直接采用水 進行實驗，也得到了較高的乙酰丙酸得率。

3 結論

以糠醛渣為原料，稀硫酸為催化劑，對糠醛渣進行了高溫酸水解實驗，制得了含有乙酰丙酸 的水溶液。考察了酸濃度、反應溫度、液固比、反應 時間和原料粒徑對乙酰丙酸得率的影響。得到以下 結論： 當反應溫度為 180℃、反應時間為 60min、液固 比為 10∶1、額外添加的硫酸濃度為 1%、原料平均粒 徑為 0.137mm 時，乙酰丙酸得率為 9.41%。






免責聲明：文章僅供學習和交流，如涉及作品版權問題需要我方刪除，請聯(lián)系我們，我們會在第一時間進行處理。
